T/HBX 001-2023玻璃器皿玻璃杯內應力試驗方法

2025-09-17 10:57

已查看153次

玻璃杯的內應力主要源于生產過程（如熔融、成型后退火不充分）—— 玻璃冷卻時內外溫差過大，內部原子排列未完全 “松弛”，形成相互拉扯的 “內應力”。這種應力是 “隱性風險”，一旦超過玻璃的承受極限，會導致無預警破裂，直接威脅人身安全。

T/HBX 001-2023《玻璃器皿玻璃杯》是重慶市合川區玻璃行業協會發布的團體標準，其第 6.5 條明確規定了玻璃杯內應力的測試方法。根據該標準，內應力測試需按照 **GB/T 15726《玻璃儀器內應力檢驗方法》** 執行，具體原理、步驟及判定標準如下：

一、測試原理

采用偏振光法，通過測量玻璃內部因應力產生的雙折射現象來評估內應力大小。當偏振光通過具有內應力的玻璃時，會分解為兩束振動方向垂直的偏振光，產生光程差。光程差與應力強度成正比，計算公式為：

δ = \frac{R}{d}

二、主要儀器設備

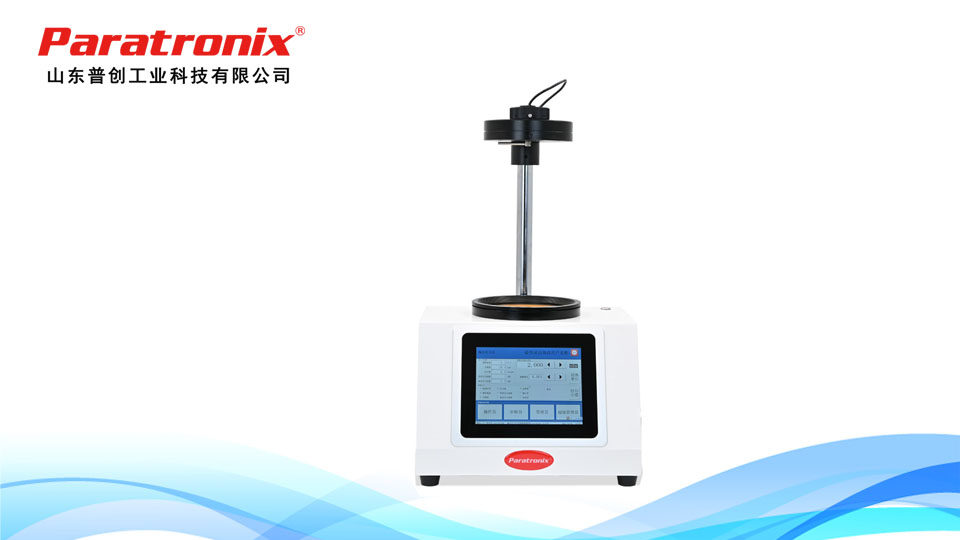

SG-03T偏光應力儀：需配備起偏器、檢偏器、靈敏色片（如 565 nm 全波片）及載物臺，精度需滿足光程差測量誤差≤±2 nm。

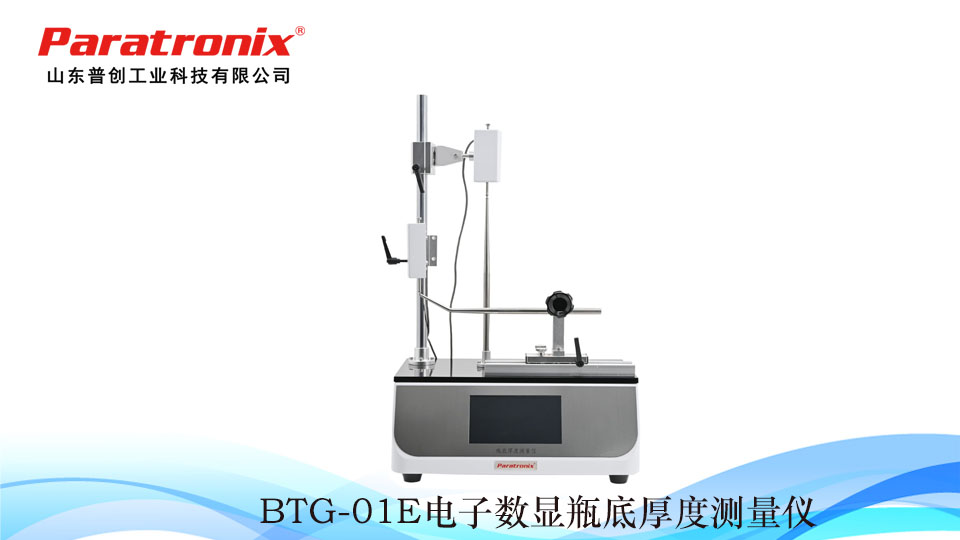

BTG-01E 電子數顯瓶壁厚度測試儀：用于測量樣品厚度，精度需達到 0.01 mm。

三、測試步驟

儀器校準

開啟偏光應力儀，調整起偏器與檢偏器至正交消光位置（視野全黑），記錄初始角度偏差 $Φ 0$ 。
放置 1/4 波片并歸零，確保光路系統正常。

樣品準備

選取代表性玻璃杯樣品，清潔表面并靜置 30 分鐘以上，避免溫度波動影響結果。
測量樣品底部平整部位的厚度 $d$ ，精確至 0.01 mm。

應力測量

將樣品垂直放置于載物臺，使偏振光垂直通過底部中央?yún)^(qū)域。
旋轉檢偏器，觀察干涉色變化。當樣品中心出現暗十字或特定干涉色時，記錄檢偏器旋轉角度 $θ$ 。
根據公式 $R = 3.14 θ$ （鈉光燈源，波長 589.3 nm）計算總光程差 $R$ ，再代入厚度 $d$ 得到單位厚度光程差 $δ$ 。
